2 projetos de amplificadores BJT coletor comum

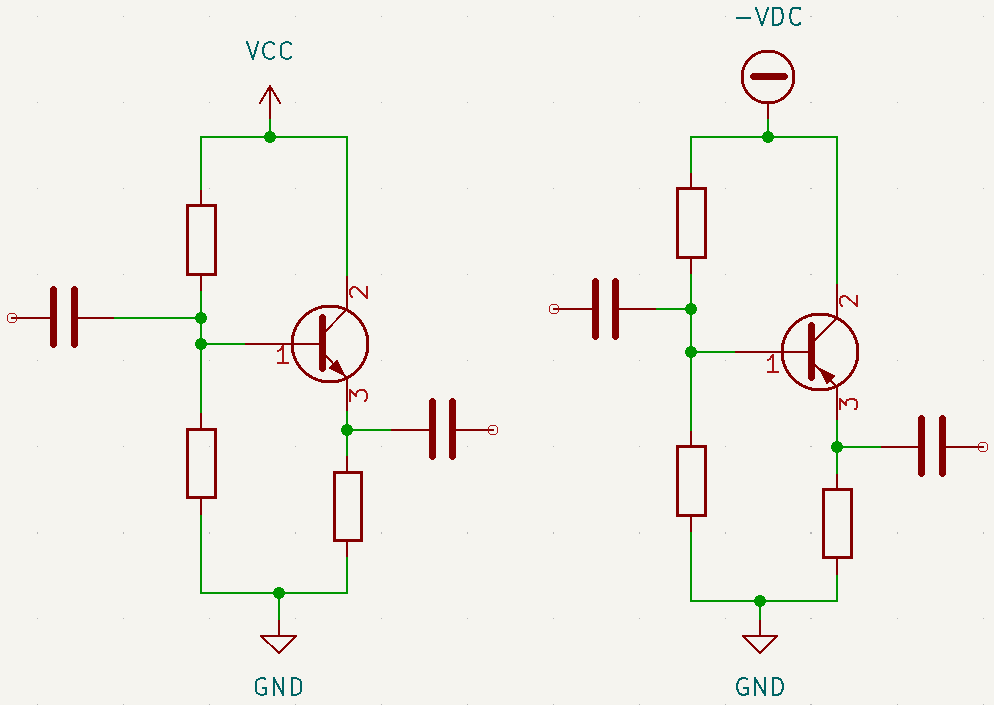

Neste post, é mostrado outro tipo de configuração de amplificador usando o BJT. Desta vez, é o coletor comum ou seguidor de emissor.

Para saber o funcionamento do transistor BJT, clique neste link.

Funcionamento do BJTClique aqui

Amplificador coletor comum com transistor NPN

circuito NPN coletor comum

O transistor escolhido foi o 2N3904, cujo datasheet está aqui.

Calculando os resistores ligados à base do transistor

Primeiro, deve-se determinar a tensão na base do transistor. Este valor deve ser menor que a tensão de alimentação (VccVcc) e maior que a tensão base-emissor (VBEV_{BE}).

Vbe do 2n3904
O datasheet do 2N3904 mostra a faixa possível de VBEV_{BE}. Para este projeto, o valor escolhido é de 0,65 V. Fonte: datasheet do 2N3904.

A fórmula para obter a tensão de base (VbV_{b}).

Vb=VBE+(VccVbe)2V_{b}=V_{BE}+\frac{(V_{cc}-V_{be})}{2}

O valor de VccV_{cc} foi escolhido arbitrariamente como 8V.

Vb=0,65+(80,65)2=4,325VV_{b}=0,65+\frac{(8-0,65)}{2}=4,325V

Usando a equação de divisão de tensão.

Vb=Rb2Rb2+Rb1VccV_{b}=\frac{R_{b2}}{R_{b2}+R_{b1}}\cdot V_{cc}

4,325=Rb2Rb2+Rb184,325=\frac{R_{b2}}{R_{b2}+R_{b1}}\cdot 8

0,5406=Rb2Rb1+Rb20,5406=\frac{R_{b2}}{R_{b1}+R_{b2}}

Rb1=0,8498Rb2R_{b1}=0,8498\cdot R_{b2}

Os valores comerciais de Rb1R_{b1} e Rb2R_{b2} mais próximos que atendem esta proporção são 1kΩ e 1,2kΩ, respectivamente.

Calculando a resistência no emissor

Calculando a tensão no emissor.

VBE=VbVeV_{BE}=V_{b}-V_{e}

0,65=4,325Ve0,65=4,325-V_{e}

Ve=3,675VV_{e}=3,675V

Para dimensionar o resistor Re, é preciso definir a corrente de emissor (IeI_{e}). O valor definido arbitrariamente foi de 10mA, pois é um valor seguro para evitar o sobreaquecimento do transistor.

Ve=ReIeV_{e}=R_{e}\cdot I_{e}

Re=367,5ΩR_{e}=367,5\Omega

O valor comercial mais próximo disponível é de 470Ω, que produz uma corrente de emissor de 7,81mA.

Dimensionando os capacitores

A fórmula para calcular o capacitor de entrada Ci.

Ci=12πfRiCi=\frac{1}{2\pi f\cdot Ri}

Onde RiRi é a resistência de entrada vista pelo capacitor Ci.

Ri=Rb1Rb2βreRi=R_{b1}||R_{b2}||\beta r_{e}

Neste caso, não foi possível medir o β do transistor no multímetro. Na parte “ON CHARACTERISTICS” do datasheet mostrado anteriormente, a faixa de ganho vai de 100 a 300, quando a corrente no coletor (ICI_{C}) é de 10mA. Pode-se considerar o ganho como 100. Calculando rer_{e} e RiRi.

re=26mVIE=26m7,81m=3,329Ωr_{e}=\frac{26mV}{I_{E}}=\frac{26m}{7,81m}=3,329\Omega

Rb1Rb2=Rb1Rb2Rb1+Rb2=523ΩR_{b1}||R_{b2}=\frac{R_{b1}\cdot R_{b2}}{R_{b1}+R_{b2}}=523\Omega

βre=332,9\beta\cdot r_{e}=332,9

Ri=523332,9523+332,9=203,42ΩRi=\frac{523\cdot 332,9}{523+332,9}=203,42\Omega

Com a frequência de corte de 20Hz, a capacitância de entrada é:

Ci=39,119106FCi=39,119\cdot 10^{-6}F

O valor comercial mais próximo é de 47106F47\cdot 10^{-6}F ou 47μF. Quanto maior a capacitância de Ci, menor será a frequência de corte. Abaixo é a equação para calcular a capacitância de Co.

Co=12πfRoCo=\frac{1}{2\pi \cdot f\cdot Ro}

A fórmula para calcular a resistência de saída vista pelo capacitor.

Ro=Rb1Rb2βRo=\frac{R_{b1}||R_{b2}}{\beta}

Ro=5,23ΩRo=5,23\Omega

Co=1521,5μFCo=1521,5\mu F

O valor comercial mais próximo é de 2200μF2200\mu F.

coletor comum NPN completo

Amplificador coletor comum com transistor PNP

circuito PNP coletor comum

Neste projeto, é usado o transistor PNP 2N3906, cujo datasheet está neste link.

Calculando os resistores ligados à base do transistor

Usando o mesmo procedimento do projeto anterior, considerando as tensões negativas. A tensão de alimentação escolhida é de -9V. A tensão base-emissor (VBEV_{BE}) é de -0,65V.

VB=VBE+VCCVBE2V_{B}=V_{BE}+\frac{V_{CC}-V_{BE}}{2}

VB=0,65+9+0,652=4,825VV_{B}=-0,65+\frac{-9+0,65}{2}=-4,825V

VB=Rb2VCCRb2+Rb1V_{B}=\frac{R_{b2}\cdot V_{CC}}{R_{b2}+R_{b1}}

4,825=9Rb2Rb2+Rb1-4,825=\frac{-9\cdot R_{b2}}{R_{b2}+R_{b1}}

1,15Rb1=Rb21,15R_{b1}=R_{b2}

Os valores comerciais de Rb1R_{b1} e Rb2R_{b2} são 1kΩ e 1,2kΩ, respectivamente. Calculando a resistência de Re, cuja a corrente no emissor (IEI_{E}) é de 15mA, um valor escolhido arbitrariamente.

VBE=VBVEV_{BE}=V_{B}-V_{E}

VE=4,175VV_{E}=-4,175V

VE=REIEV_{E}=R_{E}\cdot I_{E}

RE=278ΩR_{E}=278\Omega

O valor comercial é de 330Ω, resultando em uma IEI_{E} de -12,6mA. Calculando os valores de Ci e Co.

Ci=12πfRiCi=\frac{1}{2\pi f\cdot Ri}

Escolhi a frequência de corte ff como 5000Hz.

Ri=Rb1Rb2βreRi=R_{b1}||R_{b2}||\beta r_{e}

O β\beta também pode ser considerado como 100.

re=26mIE=2,63Ωr_{e}=\frac{26m}{\left| I_{E}\right|}=2,63\Omega

βre=263\beta r_{e}=263

Rb1//Rb2=1k1,2k2,2k=545ΩR_{b1}//R_{b2}=\frac{1k\cdot 1,2k}{2,2k}=545\Omega

Ri=545263545+263=177,39ΩRi=\frac{545\cdot 263}{545+263}=177,39\Omega

Ci=12π5000177,39=179,44109FCi=\frac{1}{2\pi 5000\cdot 177,39}=179,44\cdot 10^{-9} F

O valor comercial de Ci é de 100nF. Dimensionando Co.

Co=12πfRoCo=\frac{1}{2\pi f\cdot Ro}

Ro=Rb1//Rb2β=5,45ΩRo=\frac{R_{b1}//R_{b2}}{\beta}=5,45\Omega

Co=12π50005,45=5,84106FCo=\frac{1}{2\pi 5000\cdot 5,45}=5,84\cdot 10^{-6}F

O valor comercial mais próximo é de 10μF.

Vídeo dos amplificadores coletor comum

No vídeo, o sinal azul é de entrada e o amarelo é de saída. O ganho deste tipo de amplificador é 1, portanto, o sinal de saída não é amplificado.
