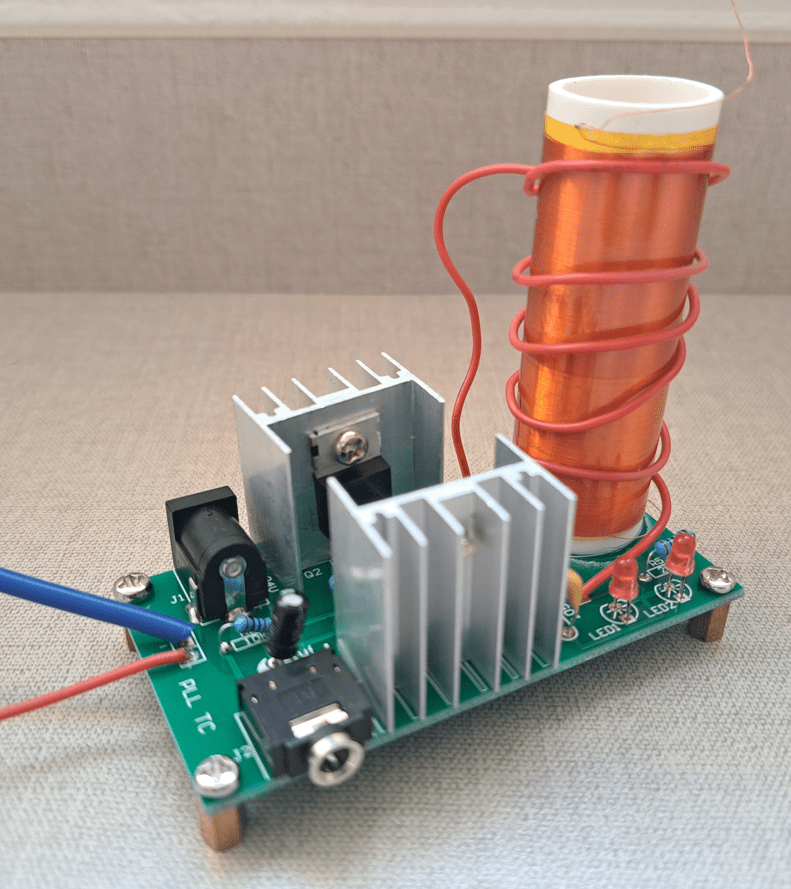

O assunto deste post é a montagem e o funcionamento de um kit de uma minibobina de Tesla, que é alimentada por uma tensão CC entre 9 e 30V.
Clique no botão abaixo para saber como funciona a bobina de Tesla.
Bobina de Tesla: o que é e como funciona?Clique aqui
Como funciona a minibobina de Tesla?
Este modelo é conhecido como minibobina de Tesla 15-24V.
Segundo o manual em chinês, esta bobina é do tipo ressonante com um loop de bloqueio de frequência. Ou seja, quando uma corrente é induzida em L2, a frequência de oscilação no circuito é bloqueada na frequência de ressonância de L2, com o intuito de manter a ressonância na minibobina. A tensão do sinal de áudio muda a frequência em L1, que ressoa em L2, assim produz o som.
Durante o funcionamento, os transistores esquentam muito, principalmente o TIP42, por isso é importante colocar os dissipadores de calor antes de soldar os transistores.
Especificações
- Tensão de alimentação(Vcc): entre 9V e 30V.
- Corrente de entrada: 2A.
- Potência: 15W.
- Entrada de áudio: 3,5 jack.
Fazendo a bobina do enrolamento primário
A fim de facilitar a instalação da bobina primária L1, primeiro, enrole o fio vermelho em um objeto cilíndrico. Nenhuma parte do fio de L1 pode encostar na bobina secundária L2, de fio fino laranja.
Demonstrando a minibobina de Tesla
Para que haja bom desempenho, recomendo que alimente a minibobina com uma fonte de 24V e 2A. Esta minibobina pode acender lâmpadas de neon, fluorescentes e tocar músicas de um celular ou computador. O vídeo abaixo mostra a montagem do kit e o funcionamento.
