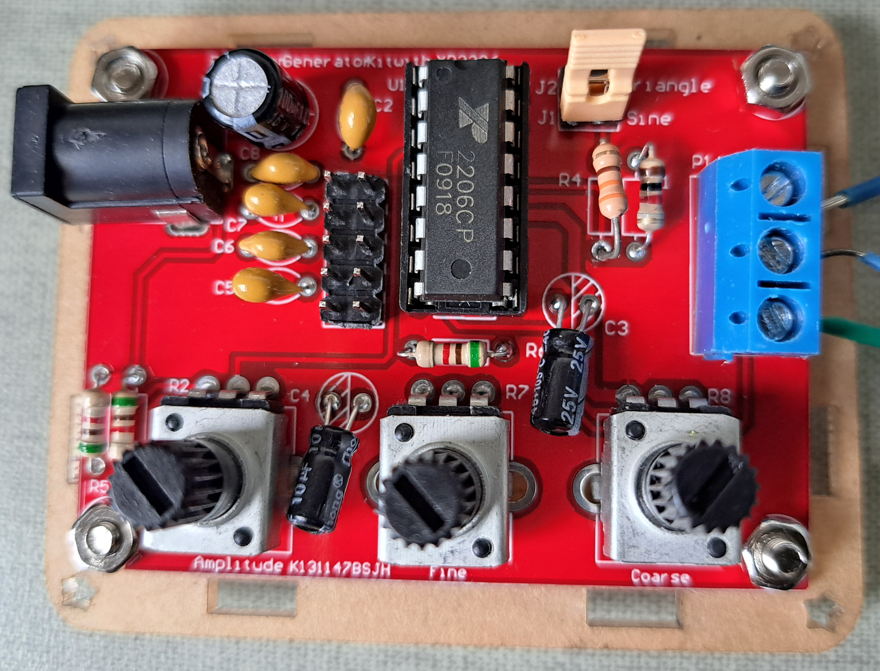

Montagem do kit gerador de funções XR2206

Este post mostra a montagem e a explicação do uso do kit gerador de funções baseado no circuito integrado XR2206.

Especificações do gerador de funções XR2206

Este gerador de funções é uma alternativa muito mais barata aos geradores convencionais. Embora seja mais simples, o datasheet do chip XR2206 pode ser encontrado neste link. Requer uma fonte de alimentação, cuja tensão deve ser entre 9 e 12V. Pode gerar ondas senoidais, quadradas e triangulares, com frequência ajustável entre 1Hz e 1MHz.

Características dos sinais

Senoidal:

  • Amplitude ajustável entre 0 e 3V, com uma tensão de alimentação de 9V.
  • Distorção menor que 1% a 1kHz.
  • Planicidade (Flatness): 0,05dB, entre 1Hz e 100kHz.

O que é planicidade? É a variação da amplitude de um sinal em uma faixa de frequência.

Triangular:

  • Amplitude ajustável entre 0 e 3V, com uma tensão de alimentação de 9V.
  • Linearidade: menor que 1% até 100kHz.

O que linearidade? É o quanto a saída de um sistema ou uma função é diretamente proporcional à sua entrada.

Quadrado:

  • Com alimentação de 9V e sem carga, a amplitude pode chegar a 8V.
  • Tempos de subida e descida do sinal são 50ns e 30ns, respectivamente, a 1kHz.
  • A simetria é menor que 5%, a 1kHz.

Montagem e uso do gerador XR2206

Para montar, basta colocar e soldar os componentes nas posições corretas.

A parte com hachura na placa é onde deve ficar o lado negativo (com faixa branca) do capacitor eletrolítico.
potenciômetros do XR2206
Os potenciômetros com os códigos B104 e B503 possuem 100kΩ e 50kΩ, respectivamente.

Como usar?

terminais do XR2206
Estes são os terminais de saída do gerador de funções. GND é o terra, enquanto SQU é o sinal de onda quadrada e o SIN/TRI é o sinal de senoide e triangular.
Se o jumper mostrado for colocado nos terminais J1, haverá um sinal senoidal. Caso esteja nos terminais J2, o sinal em SIN/TRI será triangular.
O potenciômetro da esquerda ajusta a amplitude. Enquanto os potenciômetros do meio e da direita fazem os ajustes fino (Fine) e grosso (Coarse) da frequência, respectivamente.
capacitores do XR2206
Estes terminais, semelhantes ao J1 e J2, determinam a faixa de frequência dos sinais. Por sua vez, são determinados pelos capacitores C4 até C8. O C4 tem a faixa de frequências mais baixa e o C8 a faixa mais elevada.

Vídeo da montagem e demonstração

Neste vídeo, usei uma fonte de 12V para alimentar o kit. Curiosamente, quando a frequência do sinal se aproxima de 1MHz, a amplitude cai consideravelmente.
