A fonte simétrica para amplificadores operacionais que eu construí tinha um problema. Neste post, é relatado como eu corrigi.
Post sobre a fonte simétricaClique aqui
A resistência interna das fontes

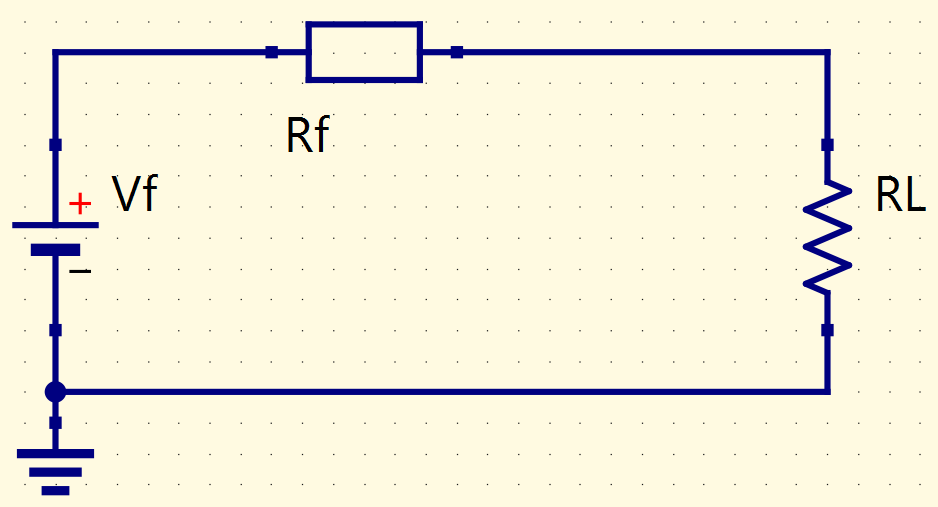

Uma fonte de tensão real possui uma resistência interna Rf.

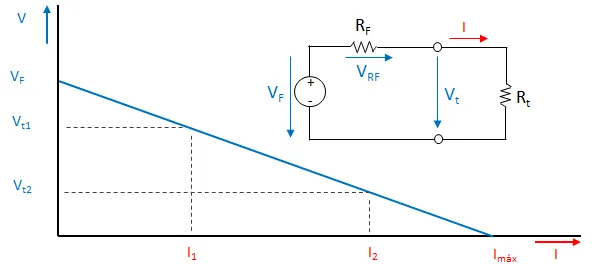

Em razão disto, a tensão da fonte cai quando alimenta um circuito. Se este exige mais corrente, a tensão fornecida será menor.

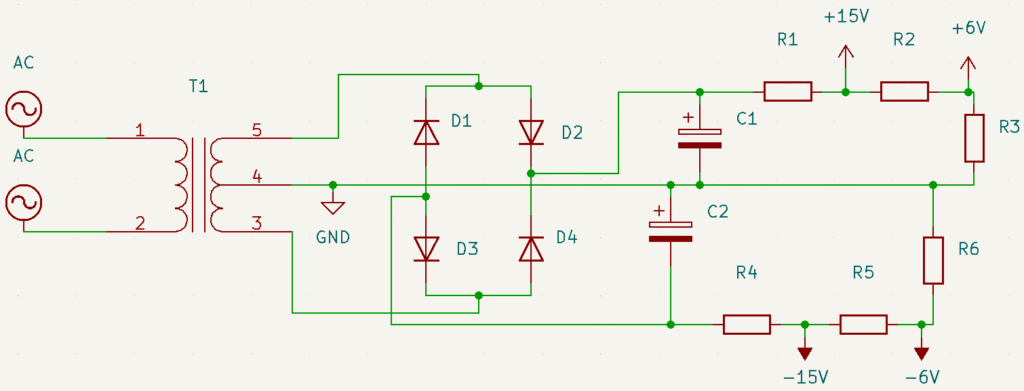

Calculando a resistência interna da primeira versão fonte simétrica
Entre o R1 e o R2, cujos valores são 33kΩ e 15kΩ, respectivamente, o valor medido foi de 16V. Ao conectar este ponto a um resistor de 10kΩ, a tensão nos terminais da fonte (VL) cai para 6,5V.

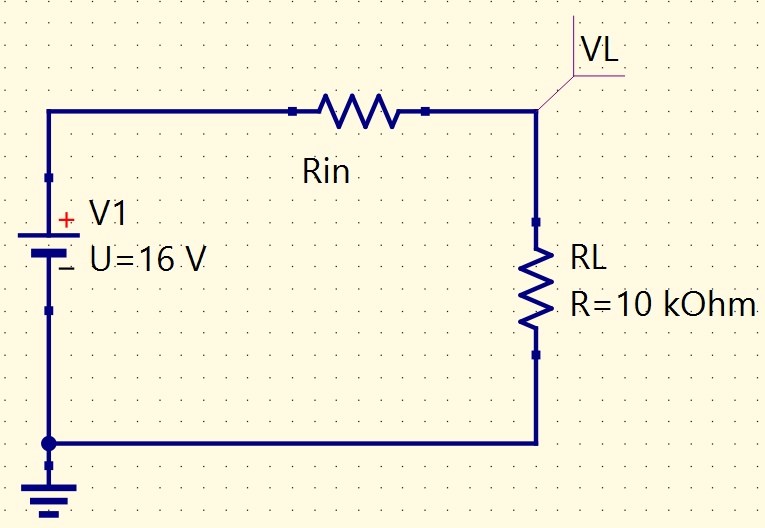

Calculando a resistência interna Rin.
Agora, calculando a resistência interna, quando a tensão nominal é de 6,2V. Há uma queda para 3,4V quando está ligada a um resistor de 10kΩ.
Resolvendo o problema
A resistência interna deve ser a mais próxima possível de zero. Os resistores foram substituídos por reguladores de tensão.

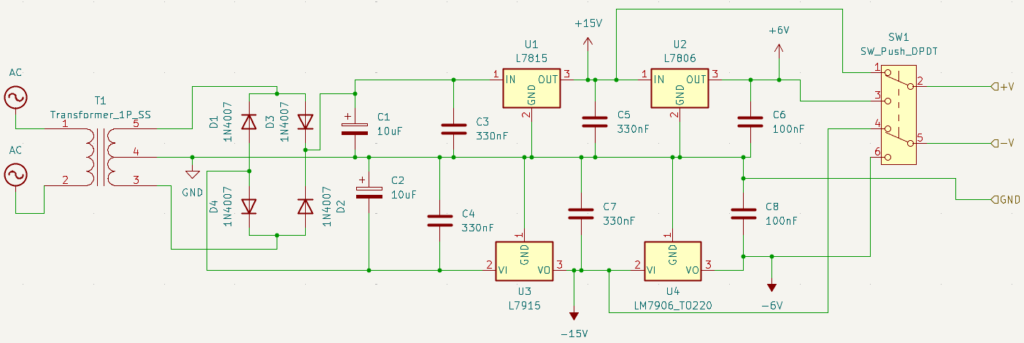

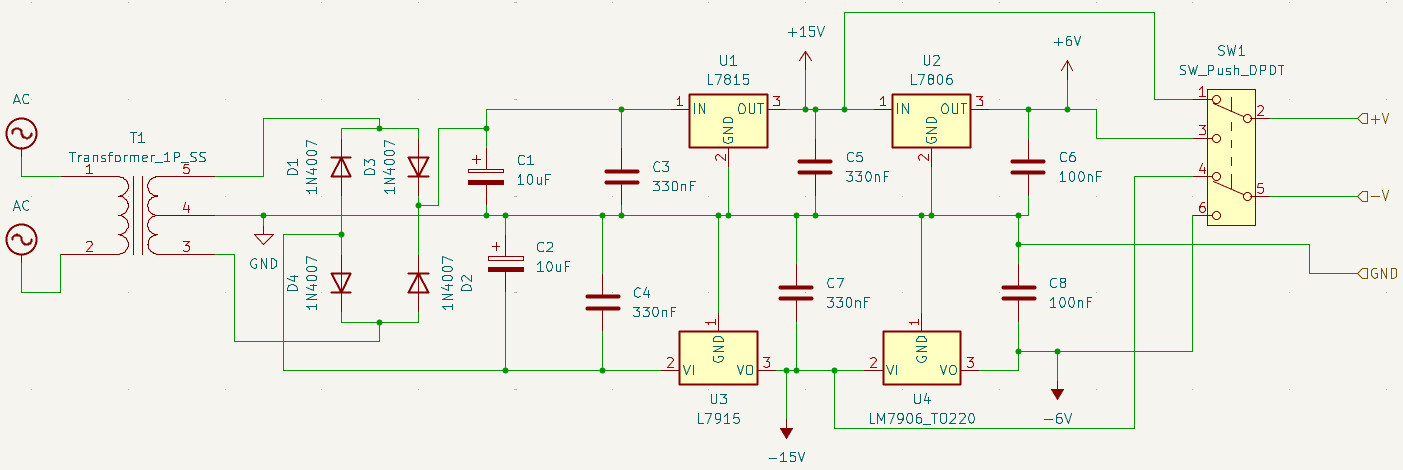

Os reguladores de tensão precisam de capacitores na entrada e na saída, para redução de ruído e proteção contra interferências e oscilações de tensão na entrada. Abaixo está o esquemático da fonte com reguladores de tensão.

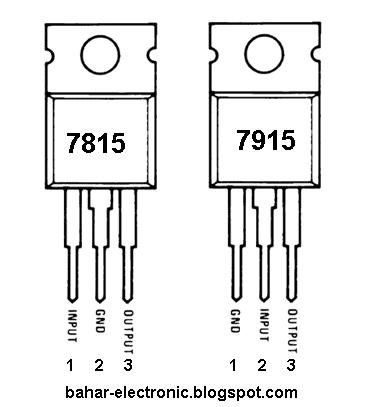

Um detalhe importante: preste atenção nos terminais dos reguladores de tensão, pois os 78xx e 79xx não seguem a mesma ordem.

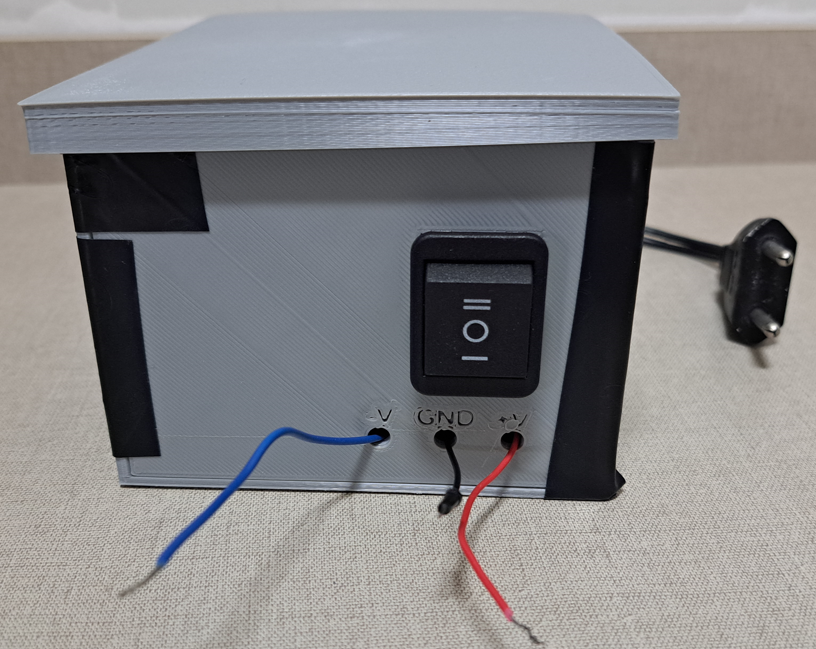

Este vídeo mostra a fonte modificada.
